Abstrakt: Vierteldrehschlösserwerden aufgrund ihres schnellen Betriebs und ihrer zuverlässigen Sicherheit häufig in Industriegehäusen, Schränken, Schalttafeln und Transportgeräten eingesetzt. Dieser Artikel bietet eine umfassende Erläuterung der Funktionsweise eines Vierteldrehschlosses, seiner Strukturkomponenten, seiner wichtigsten Vorteile, Auswahlkriterien und praktischen Anwendungen. Es geht auch auf häufige Kundenanliegen wie Haltbarkeit, Kompatibilität und Installationseffizienz ein und hilft Entscheidungsträgern bei der Auswahl der richtigen Lösung für ihre spezifischen Anforderungen.

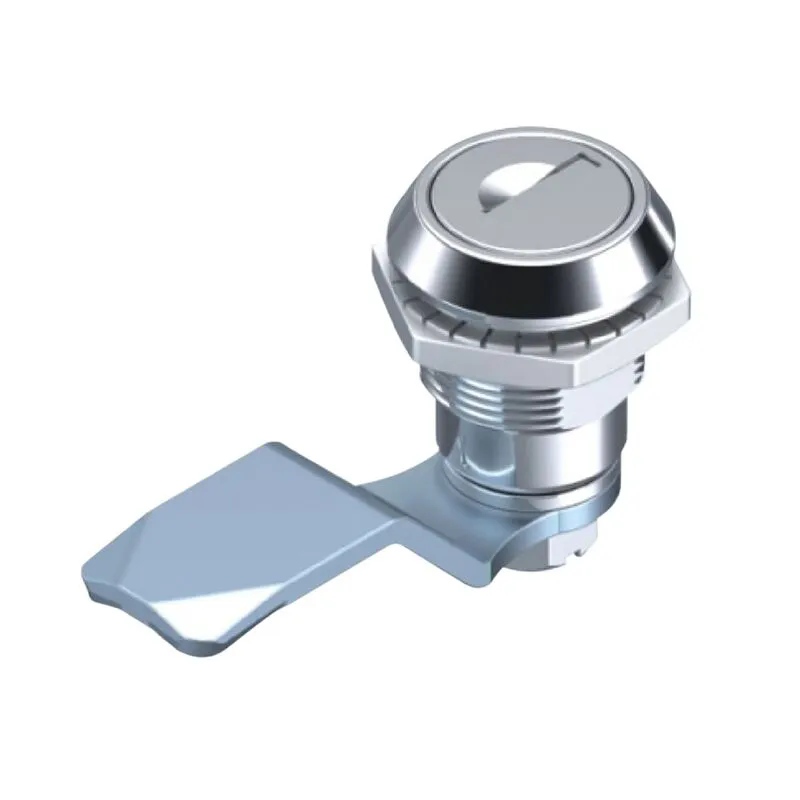

Ein Vierteldrehschloss ist eine mechanische Befestigungsvorrichtung, mit der Paneele, Türen oder Gehäuse durch eine einfache 90-Grad-Drehung gesichert werden können. Im Gegensatz zu herkömmlichen Schließsystemen, die mehrere Umdrehungen erfordern, ermöglicht dieser Mechanismus einen schnellen Zugriff bei gleichzeitig ausreichender Schließkraft.
Das Grundprinzip ist unkompliziert: Durch Drehen des Betätigungselements (z. B. eines Schlüssels, Knopfs oder Griffs) um eine Vierteldrehung rastet der an der Rückseite des Schlosses angebrachte Nocken mit dem Rahmen ein oder aus und verriegelt bzw. entriegelt das Panel.
Dieses Design eignet sich besonders für Umgebungen, in denen häufiger Zugang erforderlich ist, ohne dass die Sicherheit oder Stabilität beeinträchtigt wird.
Der Betrieb eines Vierteldrehschlosses basiert auf der Umwandlung einer Drehbewegung in eine lineare Klemmkraft. Wenn der Aktuator um 90 Grad gedreht wird:
Beim Rückwärtsfahren wird die Nocke außer Eingriff gebracht, sodass sich das Paneel sofort öffnen lässt.
Dieser einfache Mechanismus verkürzt die Betriebszeit im Vergleich zu Schraubverschlüssen oder Drehverschlüssen erheblich. Darüber hinaus minimiert es den Benutzeraufwand und eignet sich daher ideal für industrielle und kommerzielle Anwendungen.
Ein Standard-Drehriegel besteht aus mehreren wesentlichen Teilen:
| Komponente | Funktion |
|---|---|
| Gehäuse | Umschließt interne Komponenten und montiert das Schloss |
| Aktuator | Der sichtbare Teil, der zur Bedienung dient (Schlüssel, Knopf oder Schlitz) |
| Nocken | Rotierender Metallarm, der das Panel sichert |
| Dichtung/Dichtung | Bietet Umweltschutz (Staub, Wasser) |
| Befestigungsmutter | Sichert das Schloss am Panel |
Je nach erforderlichem Maß an Sicherheit und Umweltbeständigkeit stehen unterschiedliche Konfigurationen zur Verfügung.
Drehriegelschlösser bieten mehrere Vorteile, die häufige Kundenprobleme lösen:
Diese Vorteile machen sie zu einer bevorzugten Lösung im modernen Gerätedesign.
Drehriegelschlösser werden aufgrund ihrer Anpassungsfähigkeit in vielen Branchen eingesetzt:
In diesen Umgebungen sind ein schneller Zugriff und ein sicherer Verschluss gleichermaßen wichtig, weshalb Vierteldrehschlösser die optimale Wahl sind.
Die Auswahl des richtigen Vierteldrehschlosses erfordert die Bewertung mehrerer technischer Parameter:
| Faktor | Rücksichtnahme |
|---|---|
| Material | Wählen Sie korrosionsbeständige Materialien für den Außenbereich |
| Nockenlänge | Plattenstärke und Rahmenabstand müssen übereinstimmen |
| Sperrtyp | Tastenbetätigt, werkzeugbetätigt oder fingerbetätigt |
| Umweltbewertung | IP65/IP67 für wasser- und staubdichte Anforderungen |
| Montageart | Einbau vorne oder hinten je nach Designvorgaben |
Kunden stehen häufig vor Problemen wie unsachgemäßer Passform oder unzureichender Abdichtung. Diese können vermieden werden, indem die Spezifikationen sorgfältig an die Anwendungsbedingungen angepasst werden.
Cofiybietet eine breite Palette an Vierteldrehverriegelungslösungen, die auf die unterschiedlichen industriellen Anforderungen zugeschnitten sind und sowohl Leistung als auch Zuverlässigkeit gewährleisten.
Eine ordnungsgemäße Installation gewährleistet optimale Leistung und langfristige Haltbarkeit:
Der Wartungsaufwand ist minimal, aber wichtig:
Die Einhaltung dieser Vorgehensweisen reduziert Ausfallzeiten und verlängert die Lebensdauer.
F1: Was unterscheidet ein Vierteldrehschloss von einem herkömmlichen Schloss?
A: Ein Vierteldrehungsverschluss arbeitet mit einer 90-Grad-Drehung und ermöglicht so einen schnelleren Zugang im Vergleich zu Mehrfachdrehungs-Verriegelungssystemen.
F2: Sind Vierteldrehschlösser für den Außenbereich geeignet?
A: Ja, Modelle mit Dichtungen und korrosionsbeständigen Materialien sind für den Außenbereich und raue Umgebungen konzipiert.
F3: Wie bestimme ich die richtige Nockengröße?
A: Messen Sie die Plattenstärke und den Abstand zum Rahmen. Die Nockenlänge sollte ein sicheres Einrasten ohne übermäßigen Druck gewährleisten.
F4: Können Vierteldrehschlösser individuell angepasst werden?
A: Ja, die Anpassungsoptionen umfassen Material, Finish, Verriegelungsmechanismus und Nockenkonfiguration.
Vierteldrehschlösser bieten eine praktische Balance zwischen Sicherheit, Effizienz und Benutzerfreundlichkeit. Ihr einfacher, aber effektiver Mechanismus ermöglicht einen schnellen Zugriff und sorgt gleichzeitig für eine zuverlässige Verriegelungsleistung in einem breiten Anwendungsspektrum.
Durch das Verständnis ihrer Arbeitsprinzipien, Struktur und Auswahlkriterien können Unternehmen die betriebliche Effizienz und die Gerätesicherheit erheblich verbessern.
Cofiyliefert weiterhin hochwertige Drehverschlusslösungen, die auf die industriellen Anforderungen zugeschnitten sind. Für detaillierte Spezifikationen und Produktoptionen besuchen Sie die offizielle Produktseite und erkunden Sie die am besten geeignete Konfiguration für Ihre Anwendung.
Suchen Sie einen zuverlässigen Lieferanten? Kontaktieren Sie unsErhalten Sie noch heute Expertenempfehlungen, maßgeschneiderte Lösungen und wettbewerbsfähige Preise, die auf Ihre Projektanforderungen zugeschnitten sind.
-
